產品詳情

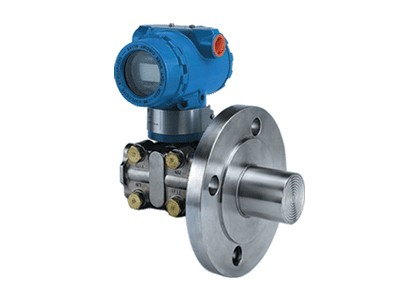

液位變送器

用途

AK-3051LT液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸出。 Lt型液位變送器采用標準的法蘭進行安裝聯接。

通用技術性能和參數

    輸出信號：4～20MA.DC二線制（模擬）
              二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
    供電電源：12～45V.DC(詳見負載特性圖)
    負載特性：

量程比：10：1或100比1
    電源影響：<0.005%輸出量程/V
    負載影響：電源穩定時，無負載影響。
    測量精度：調校量程的±0.1%，±0.2（標配精度為±0.2%，若選擇其他精度請在訂貨選

型時注明。）
    阻    尼：通?？稍?.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
    啟動時間：<2秒，不需預熱
    工作環境：環境溫度 -29～93℃（模擬放大器）
                       -29～75℃（數字/智能放大器）
                       -29～65℃（帶顯示表頭）
              環境濕度 0～95%
    防護特性：防護能力 IP65
    防爆類型：隔爆型 Exd II BT4-6
              本安型 Exia II CT5
    靜壓影響：DP類零位誤差：對于14MPa,±0.1%zui大量程限值或±0.25%zui大量程限值

(量程代號為3),在管道壓力下通過調零給予校正。
    HP類零位誤差：±0.5%zui大量程限值，對于32MPa在管道壓力下通過調零給予校正。
    電磁輻射影響：0.05%zui大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
    指示表(%)：液晶數顯精度±0.2%
    振動影響：任何方向200Hz振動時，±0.05%/g。
    安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
    重    量：3.9Kg（不包括附件）

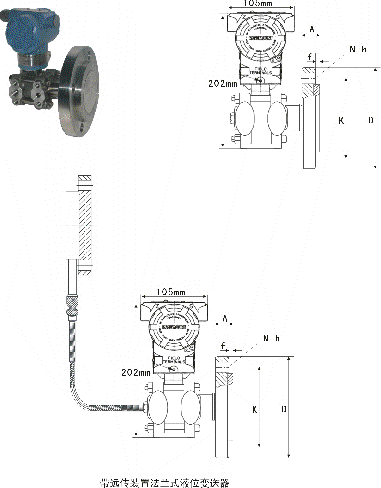

典型產品外形尺寸

法蘭聯接尺寸表

單位：mm

法蘭規格

外形尺寸

安裝尺寸

插入筒尺寸

代號

通徑

壓力等級

外徑
D

凸面直徑
d

厚度
A

凸面高
f

分布圓
K

螺孔數
n

直徑
h

螺栓
f

直徑
B

凸出長度
L

2A1

150Lb

φ152

φ92

5.5

φ120.6

φ19

M16

暫供
φ60

0 (0")
50 (2")
100(4")
150(6")

2A3

300Lb

φ165

φ127

2A6

600Lb

3A1

150Lb

φ191

φ127

27.5

φ152.4

φ19

M16

φ77

3A3

300Lb

φ210

32.5

φ168.3

φ23

M20

3A6

600Lb

37.5

4A1

150Lb

φ229

φ157

φ190.5

φ19

M16

φ95

4A3

300Lb

φ254

33.5

φ200

φ23

M20

4A61

600Lb

φ273

43.5

φ216

φ25

M22

AK-3051LT型法蘭式液位變送器選型

AK-3051LT型法蘭式液位變送器

代號	測量范圍（KPa）
3 4 5 6	0 － 1.3～ 7.5 0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5

代號

輸出形式

SF
S

4～20mA.DC 模擬放大器，線性輸出

4～20mA.DC 數字放大器，帶4位數字顯示
4～20mA.DC 智能放大器，并采用HART協議通訊

代號	負壓側容室和接頭材質	負壓側排氣／排液閥材質	負壓側隔離膜片材質
12 22 23 24 25 33 35	碳鋼 316鋼 316鋼 316鋼 316鋼哈氏合金C 哈氏合金C	316鋼 316鋼 316鋼 316鋼 316鋼哈氏合金C 哈氏合金C	316L鋼 316L鋼哈氏合金C 蒙耐爾合金鉭哈氏合金C 鉭

代號	正壓側隔離膜片材質	正壓側接液密封面材質
A B C N V H	316L鋼哈氏合金C 鉭鎳200 蒙耐爾合金鈦	平法蘭式與遠傳膜片相同材料凸法蘭式均為316鋼

代號	安裝法蘭通徑
2 3 4	通徑2" 通徑3" 通徑4"	注：供貨產品的密封面為RF型突面式。根

代號	壓力等級	據需要可提供：MFM型凹凸面式、TG型榫槽面式、或RＪ型環連接面式。
1 3 6	150Lb或PN10/16bar 300Lb或PN25/40bar 600Lb或PN64bar	據需要可提供：MFM型凹凸面式、TG型榫槽面式、或RＪ型環連接面式。

代號	灌充液
L S	低粘度硅油－60～150℃ ρ=0.93 普通硅油－45～250℃ ρ=0.96

代號	膜片凸出長度（mm）
0 2 4 6	0 （平膜片形式） 50（2"） 100(4") 注：可供非系列長度。 150(6")

代號	選用件
S M3 d I	負壓側帶一個遠傳裝置數顯指示表 4位LCD數字顯示隔爆型，防爆標志ExdⅡBT4-6 本安型，防爆標志ExiaⅡCT5	注：“□” 內填入毛細管長度代號：05（1.5米）、10（3米)或15（4.5米），一般負壓側提供扁平式。

AK-3051LT 4 E 23 B 3 A 1 L 0 S15 M1 0～25KPa 選型舉例
